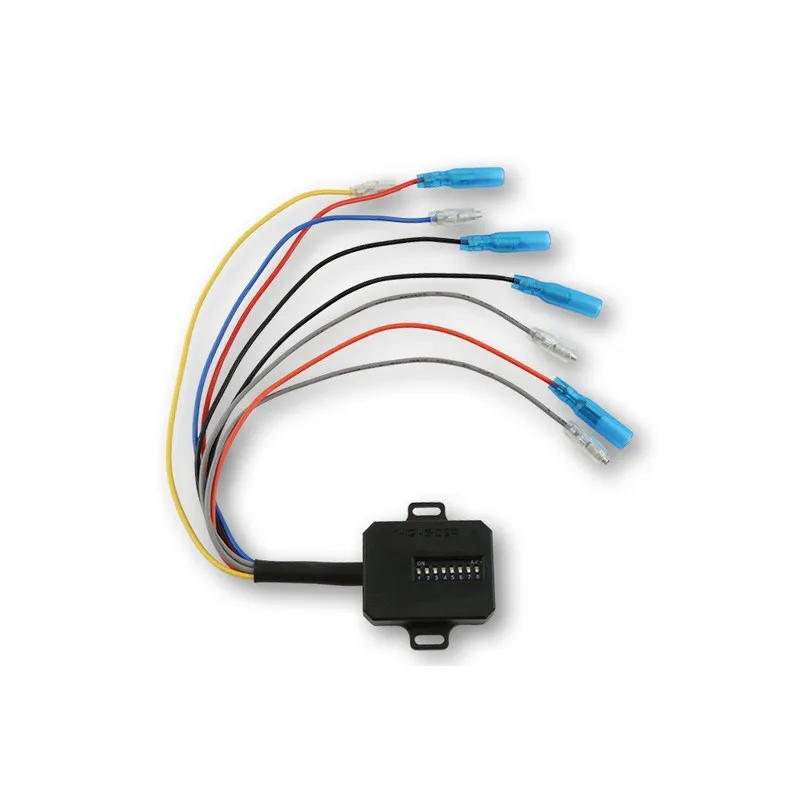

Resistencia Can-Bus HIGHSIDER smart CBW1

Resistencia CAN-BUS HIGHSIDER smart CBW1 con interruptor DIP.

Esta nueva resistencia HIGHSIDER smart CAN-BUS CBW1 se adapta a la mayoría de los vehículos que tienen un sistema CAN-BUS. Proporciona una carga eléctrica necesaria para el vehículo que, cuando los interruptores DIP están ajustados correctamente, significa que los intermitentes no causarán un mensaje de error en el salpicadero.

Además, hay una función a prueba de fallos. Esto significa: Si los intermitentes fallan debido a un defecto electrónico, se mostrará inmediatamente un mensaje de error en el salpicadero.

Pueden funcionar hasta 2 canales, como el intermitente trasero izquierdo y el intermitente trasero derecho.

Si se van a sustituir 2 pares de intermitentes (VL, VR, HL, HR), se necesitan 2 x CBW1.

¿Cuáles son los requisitos para utilizar el CBW1 en el vehículo:

• Los intermitentes LED estaban instalados de origen en el vehículo.
• El vehículo tiene un sistema CAN-BUS.

Si no se cumple ninguno de los requisitos, no se puede instalar el CBW1 (!), entonces recomendamos las siguientes resistencias para el vehículo:

Para intermitentes con 21 vatios:

• 6,8 Ohm número de artículo 1108546002 (207-025)
• 10 Ohm número de artículo 1108546004 (207-028)

Para intermitentes con 10 vatios:

• 27 Ohm Número de artículo 1107562 (207-020)

Se pueden ajustar los siguientes valores de resistencia:

• 150 Ohm
• 170 Ohm
• 200 Ohm
• 240 ohmios
• 300 ohmios
• 400 ohmios
• 600 ohmios
• 1200 Ohmios

Dimensiones:

• Altura = 11 mm
• Anchura = 31 mm (sin orejetas)
• Anchura = 46 mm (con orejetas)
• Longitud = 40 mm
• Longitud del cable = 200 mm con clavijas

Conexiones:

• Amarillo = Canal de entrada 1 (+)
• Naranja = Canal de salida 1 (+)
• Azul = Canal de entrada 2 (+)
• Rojo = Canal de salida 2 (+)
• Gris = Masa de entrada (-)
• Negro = Masa de salida (-)

Contenido: 1 pieza

Notas: Se pueden utilizar hasta 2 canales. La conexión se explica detalladamente en el manual de instrucciones.
